Was ist eine Ankerwinde und warum braucht jedes ernsthafte Boot eine?

Ein Einkerwinde ist ein mechanisches oder elektromechanisches Gerät, das am Bug eines Schiffes montiert ist und das Heben und Senken eines Einkers und seiner Kette automatisiert – und für jedes Boot, das regelmäßig in Tiefen über 15 Fuß ankert, ist es kein Luxus, sondern eine Notwendigkeit. Ohne einen solchen kann das Einholen eines schweren Ankers und einer schweren Kette von Hund 15 bis 30 Minuten anstrengender Anstrengung erfoderdern, während das Einholen eines schweren Ankers mit einem angetriebenen Anker 15 bis 30 Minuten in Anspruch nimmt Ankerwinde erledigt die gleiche Aufgabe in weniger als 3 Minuten per Knopfdruck.

Dieser Leitfaden deckt alles ab, was Sie wissen müssen Ankerwindees : wie sie funktionieren, welche Typen für verschiedene Schiffe geeignet sind, wie man das richtige Schiff auswählt, Überlegungen zur Installation, Wartungstipps und Antworten auf die am häufigsten gestellten Fragen.

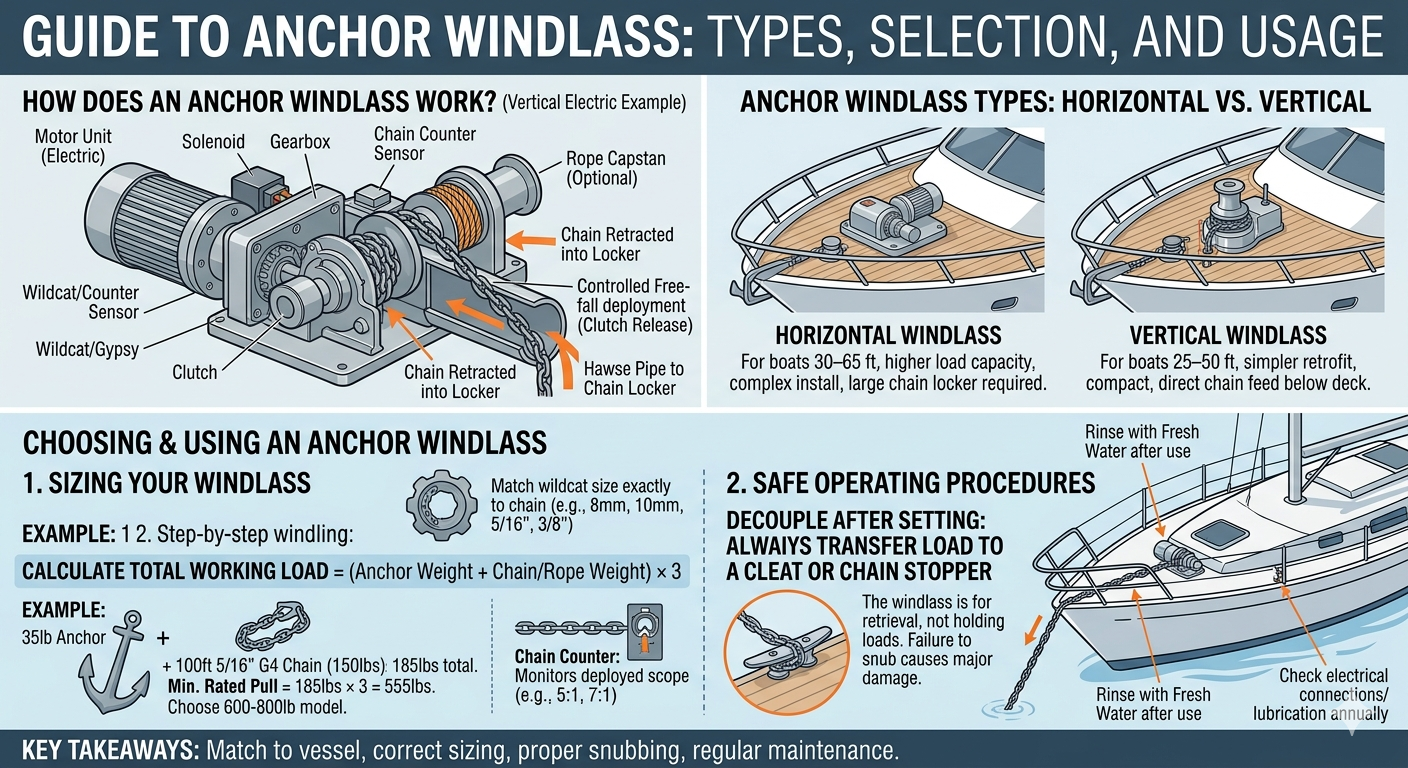

Wie funktioniert eine Ankerwinde?

Ein Ankerwinde funktioniert mit einer Trommel (genannt a Wildkatze or Zigeuner ), der Ankerkettenglieder oder -seile greift und durch einen Elektromotor, einen Hydraulikmotor oder eine manuelle Handbedienung angetrieben wird. Die Kernkomponenten sind unkompliziert, müssen aber korrekt auf das Ankersystem Ihres Schiffes abgestimmt sein:

• Motoreinheit — Elektrische (12 V oder 24 V DC) oder hydraulische Energiequelle, die die Trommel antreibt.
• Wildkatze/Zigeuner — Eine Zahntrommel, die so dimensioniert ist, dass sie Ihre spezifische Kettensorte und -größe aufnehmen kann (z. B. G4, G7, 8 mm, 10 mm).
• Winde (optional) — Eine vertikale Trommel zur Handhabung von Dockleinen oder Tauwerken.
• Kupplungsmechanismus — Ermöglicht das Ausfahren des Ankers im freien Fall, ohne dass der Motor laufen muss.
• Kettenzähler – Verfolgt, wie viel Kette für eine genaue Umfangsberechnung eingesetzt wurde.

Wenn der Bediener die Ankerwinde aktiviert (per Deckknopf, Steuerfernbedienung oder Fußschalter), dreht der Motor die Wildkatze, die die Kettenglieder in Eingriff bringt und sie entweder an Bord in den Kettenkasten zieht oder sie über den Bug abgibt.

Arten von Ankerwinden: Welche ist die richtige für Ihr Schiff?

Das Richtige Ankerwinde Der Typ hängt in erster Linie von der Größe Ihres Bootes, der Decksanordnung, dem Gewicht des Ankersystems und der Stromverfügbarkeit ab. Es sind vier Hauptkategorien zu berücksichtigen.

1. Horizontale Ankerwinde

A horizontale Ankerwinde Wird bündig mit dem Deck montiert und die Trommel läuft auf einer horizontalen Achse. Der Motor ist normalerweise unter Deck versteckt, was die Unordnung auf dem Deck reduziert und das Profil der Ankerwinde senkt – ideal für Segelboote mit niedrigem Freibord oder alle Schiffe, bei denen die Ästhetik des Decks eine Rolle spielt. Die Kette verläuft horizontal über die Trommel und fällt durch ein Klüsenrohr in den darunter liegenden Kettenkasten. Horizontale Modelle haben im Allgemeinen eine höhere Tragfähigkeit und eignen sich gut für Schiffe von 30 bis 60 Fuß.

2. Vertikale Ankerwinde

A vertikale Ankerwinde verfügt über eine vertikal ausgerichtete Trommel (Spill), die über das Deck hinausragt. Die gesamte Motorbaugruppe ist unter dem Deck montiert, so dass nur ein kompakter Spillkopf sichtbar ist. Da die Kette direkt nach unten in den Kettenkasten geführt wird, ist eine vertikale Ankerwinde besonders effektiv auf Motorbooten, bei denen der Kettenkasten direkt unter dem Bug sitzt. Einfacher bei Nachrüstungen zu installieren und beliebt auf Schiffen von 25 bis 50 Fuß.

3. Elektrische Ankerwinde

Die überwiegende Mehrheit der Freizeitschifffahrt Ankerwindees Die heute verkauften Schiffe sind elektrisch und werden mit 12 V oder 24 V Gleichstrom aus der Batteriebank des Schiffes betrieben. Elektrische Ankerwinden sind einfach zu installieren, reaktionsschnell und werden umfassend unterstützt. Für Schiffe unter 45 Fuß ist ein 12-V-System typisch. Größere Schiffe profitieren von 24-V-Systemen, die bei halber Stromaufnahme die gleiche Leistung liefern und so den Bedarf an Kabelgrößen und die Wärmeentwicklung reduzieren. Typische Elektromodelle verbrauchen bei Spitzenlast 60–250 Ampere, daher sind eine robuste Batteriebank und eine ordnungsgemäß dimensionierte Verkabelung (häufig 2/0 AWG oder größer) unerlässlich.

4. Hydraulische Ankerwinde

A hydraulische Ankerwinde bezieht Strom aus dem Hydrauliksystem des Schiffes (das üblicherweise mit der Steuerung, den Bugstrahlrudern oder anderen Geräten geteilt wird). Hydraulische Modelle bieten außergewöhnliche Leistung und Haltbarkeit, praktisch keine Wärmeentwicklung bei längerem Einsatz und sind Standard auf Schiffen über 60 Fuß und kommerziellen Arbeitsbooten. Der Nachteil besteht darin, dass die Installation komplexer wird und ein vorhandener oder dedizierter Hydraulikkreislauf erforderlich ist.

Einchor Windlass Comparison: Horizontal vs. Vertical vs. Electric vs. Hydraulic

Tabelle 1: Direkter Vergleich der Ankerwindentypen nach Schiffsgröße, Stromquelle, Kapazität und Kosten.

So wählen Sie die richtige Ankerwinde aus: Wichtige Größenkriterien

Das Richtige wählen Ankerwinde Beginnen Sie mit der Berechnung der Gesamtarbeitslast Ihres Systems – dem Gesamtgewicht von Anker, Kette und Schäkeln, das die Ankerwinde einholen muss. Als Faustregel gilt: Wählen Sie eine Ankerwinde mit a Die Nennarbeitslast muss mindestens dem Dreifachen des Gesamtgewichts des Bodengeräts entsprechen .

Schritt-für-Schritt-Anleitung zur Größenbestimmung

1. Gewichten Sie Ihren Anker — Gängige Größen: 15 lbs (25-Fuß-Boot), 35 lbs (35-Fuß-Boot), 66 lbs (45-Fuß-Boot).
2. Kettengewicht berechnen — 5/16" G4-Kette wiegt etwa 1,5 lbs/ft; 3/8" G4 wiegt etwa 2,2 lbs/ft. Für eine 100 Fuß lange 3/8-Zoll-Kette sind das 220 Pfund.
3. Fügen Sie Schäkel und Wirbelgewicht hinzu – typischerweise 2–5 Pfund.
4. Mit 3 multiplizieren – Dies ergibt die minimale Nennzugkraft Ihrer Ankerwinde.
5. Überprüfen Sie die Wildcat-Kompatibilität — Passen Sie die Wildcat-Größe der Ankerwinde (z. B. 8 mm, 10 mm, 5/16 Zoll, 3/8 Zoll) genau an Ihre Kettenqualität und Ihren Kettendurchmesser an.
6. Spannung und Kabelverlauf prüfen — Lange Kabelstrecken von der Batterie zur Ankerwinde erhöhen den Widerstand; Dimensionieren Sie das Kabel entsprechend (der Spannungsabfall sollte 3 % nicht überschreiten).

Beispiel: Ein 40-Fuß-Segelboot mit einem 44-Pfund-Anker, 150 Fuß 3/8-Zoll-G4-Kette (330 Pfund) und 3 Pfund Hardware = insgesamt 377 Pfund. Mindestleistung der Ankerwinde: 377 × 3 = 1.131 Pfund . Ein Modell mit einer Nennlast von 1.200–1.500 Pfund wäre angemessen.

Einchor Windlass Installation: What You Need to Know

Richtig Ankerwinde installation ist sowohl für die Leistung als auch für die Sicherheit von entscheidender Bedeutung – eine schlecht montierte Ankerwinde kann unter Last versagen oder die Deckstruktur beschädigen. Hier die wichtigsten Überlegungen:

Strukturelle Montage

Die Ankerwinde muss an einem verstärkten Bereich des Bugdecks angeschraubt werden, was häufig eine Trägerplatte aus 1/4" Aluminium oder Edelstahl an der Unterseite erfordert. Montieren Sie eine Ankerwinde niemals nur auf unverstärktem Fiberglas. Durchgangsbolzen aus Edelstahl (mindestens 3/8") mit großen Unterlegscheiben verteilen die Last auf die Trägerplatte.

Elektrische Verkabelung

Elektrisch Ankerwindees ziehen hohen Strom – oft 100–250 Ampere in der Spitze. Verwenden Sie ein ordnungsgemäß dimensioniertes verzinntes Kupferkabel in Marinequalität mit einem speziellen Schutzschalter oder einem Schutzschalter/einer Sicherung, deren Nennwert knapp über der maximalen Zugkraft der Ankerwinde liegt. Eine typische Ankerwinde mit 1.000 W und 12 V benötigt etwa 85 Ampere Dauerstrom und bis zu 150 Ampere im Stillstand; Üblicherweise wird ein Kabel mit 2/0 AWG (oder größer) auf einer 20-Fuß-Strecke spezifiziert. Installieren Sie zur Notabschaltung immer einen manuellen Schutzschalter an der Batterie.

Kettenschließfach-Design

Die Kette muss ungehindert von der Ankerwinde in den Kettenkasten laufen können, ohne sich zu stauen oder zu verklemmen. Das Schließfach sollte groß genug sein, um Ihre komplette Kettenfahrt aufzunehmen und Platz für natürliches Stapeln zu bieten. Ein Abflussloch verhindert die Ansammlung von Wasser, das das Gewicht erhöht und die Kette korrodiert. Einige Installationen umfassen ein Kettenrohr mit abnehmbarem Stopfen für den manuellen Zugang zur Kette.

Einchor Windlass Maintenance: Extending the Life of Your Equipment

Regelmäßige Wartung hält Ihre Ankerwinde 10–20 Jahre zuverlässig im Betrieb. Vernachlässigung ist die Hauptursache für das Versagen von Ankerwinden in der Meeresumwelt.

Monatliche Kontrollen

• Spülen Sie Wildcat, Trommel und freiliegende Oberflächen nach der Verwendung von Salzwasser mit Süßwasser ab.
• Untersuchen Sie die Kette auf Dehnung, Korrosion und gerissene Glieder. Ersetzen Sie alle Glieder, die eine Dehnung von mehr als 10 % aufweisen.
• Überprüfen Sie das Einrücken der Kupplung und stellen Sie sicher, dass die Bremse/Trommel unter manueller Spannung hält.
• Stellen Sie sicher, dass alle elektrischen Verbindungen fest, korrosionsfrei und ordnungsgemäß abgedichtet sind.

Einnual Service

• Zerlegen Sie das Gypsy-/Wildcat-Gehäuse und schmieren Sie die Lager mit wasserfestem Marinefett neu.
• Überprüfen Sie die Motorbürsten (bei Modellen mit Bürsten) – ersetzen Sie sie, wenn sie auf weniger als 1/4 der ursprünglichen Länge abgenutzt sind.
• Überprüfen Sie alle Befestigungsschrauben auf Korrosion und das richtige Drehmoment.
• Testen Sie das Magnetventil und die Schütze. Reinigen Sie die Kontaktflächen, wenn Lochfraß vorhanden ist.
• Spülen Sie alle beweglichen Edelstahlkomponenten ab und schmieren Sie sie erneut mit Korrosionshemmern (z. B. Produkten auf Lanolinbasis).

Chain Rode vs. Rope Rode: Was Ihre Ankerwinde bewältigen muss

Am modernsten Ankerwindees sind in erster Linie für gedacht Kette ritt , aber viele Modelle verfügen über eine separate Trommel oder Seilwinde zur Handhabung Seil ritt oder ein Kombinationssystem (Kette-Seil). Hier ist ein kurzer Vergleich der Anforderungen der einzelnen Ankertypen an Ihre Ankerwinde:

Tabelle 2: Vergleich der Ankerstangentypen und deren Kompatibilitätsanforderungen für Ankerwinden.

Sichere Verwendung Ihrer Ankerwinde: Umfang, Beladung und Best Practices

Ein Ankerwinde ist ein Abruf- und Bereitstellungstool – das ist es nicht eine tragende Festmachervorrichtung. Sobald der Anker gesetzt ist, befestigen Sie die Kette immer an einer speziellen Bugklampe oder einem Kettenstopper, bevor Sie die Ankerwinde beladen. Sich auf die Ankerwindentrommel zu verlassen, um das Boot vor Anker zu halten, stellt eine enorme Belastung für den Motor und das Getriebe dar und kann die Einheit schnell zerstören.

• Verwenden Sie einen Kettenstopper oder eine Bügelklampe — Nachdem Sie den Anker ausgefahren haben, befestigen Sie die Kette an einer Klampe. Die Ankerwinde hält nichts unter Segel- oder Kraftlast.
• In kontrollierten Stößen einsetzen — Verwenden Sie die Kupplung für den Einsatz im freien Fall in flachem Wasser. Verwenden Sie den Power-Out-Modus in tieferem Wasser, um zu verhindern, dass sich die Kette am Anker stapelt.
• Lassen Sie den Motor niemals länger als 2–3 Minuten ununterbrochen laufen — Lassen Sie zwischen den Einholzyklen abkühlen, um eine Überhitzung zu verhindern (die meisten elektrischen Ankerwinden sind für den intermittierenden Betrieb und nicht für den Dauerbetrieb ausgelegt).
• Halten Sie einen Mindestumfang von 5:1 ein — Bei ruhigen Bedingungen ist 5:1 (Kettenlänge zu Wassertiefe) ein Minimum; 7:1 wird bei Windstärken über 20 Knoten empfohlen.
• Halten Sie Ihre Hände stets von der Wildkatze fern — Durch die laufende Kette können Finger sofort abgetrennt werden. Benutzen Sie während des Betriebs ausschließlich Fußschalter oder Fernbedienungen.

Häufige Probleme mit der Ankerwinde und wie man sie behebt

Sogar gut gepflegt Ankerwindees gelegentlich auf Probleme stoßen. Hier sind die häufigsten Probleme und ihre Lösungen:

Tabelle 3: Häufige Probleme mit Ankerwinden, ihre Ursachen und empfohlene Lösungen.

Häufig gestellte Fragen zu Ankerwinden

Fazit: Lohnt sich die Investition in eine Ankerwinde?

Absolut – und für jeden Bootsfahrer, der regelmäßig mit einer Kettenfahrt in mehr als 15 Fuß Wassertiefe ankert, ein Ankerwinde ist eines der hochwertigsten verfügbaren Upgrades. Der Unterschied zwischen dem Handschleppen von 200 Fuß Kette und Anker (insgesamt 250–400 Pfund) und dem Drücken eines Knopfes, um denselben in 90 Sekunden zu bergen, ist im Hinblick auf die körperliche Belastung, die Sicherheit der Besatzung und die Effizienz des Ankerns enorm.

Der Schlüssel zur Erzielung des vollen Nutzens liegt in der richtigen Dimensionierung, der korrekten Installation, einer passenden Wildcat-zu-Kette-Spezifikation und einer konsistenten Wartung. Eine zu kleine Ankerwinde, die überlastet ist, wird versagen; Eine richtig dimensionierte Einheit, die regelmäßig gespült und gewartet wird, wird jahrzehntelang zuverlässig funktionieren.

Unabhängig davon, ob Sie ein vorhandenes Schiff aufrüsten oder ein neues ausrüsten, nehmen Sie sich die Zeit, das Gesamtgewicht Ihres Bodengeräts zu berechnen und das richtige auszuwählen Ankerwinde Typ (horizontal vs. vertikal, elektrisch vs. hydraulisch), überprüfen Sie die Wildcat-Kompatibilität mit Ihrer Kette und planen Sie Ihre Elektroinstallation sorgfältig. Richtig gemacht, Ihr Ankerwinde wird eines der zuverlässigsten und beliebtesten Ausrüstungsgegenstände an Bord sein.
