Ein Schwenkkran ist eine Hebemaschine, die sich um eine vertikale Achse dreht, sodass die Last überall im Arbeitsradius des Krans platziert werden kann, ohne das Schiff, den LKW oder das Fundament zu bewegen. Für ein Schiff ist die praktische Antwort einfach: Wenn der Kran Lasten über die Seite, auf einen Kai oder zwischen Deckspositionen transportieren muss, legen Sie die Schwenkbarkeit fest; Wenn er nur in einem festen Bogen hebt, ist ein Starrausleger- oder Teleskopkran normalerweise leichter, billiger und einfacher zu zertifizieren. Der Rest der Spezifikation – Kapazität, Drehmoment, Antrieb und Klasse – sollte aus dem Lastdiagramm und nicht aus einer einzigen Schlagzeilennummer erstellt werden.
Was zeichnet einen Schwenkkran aus?
Schwenken ist eine Drehung um eine vertikale Achse. Ein Schwenkkran kombiniert daher ein Lasthebesystem mit einem Großwälzlager, einem Ausleger oder Ausleger und einem Steuerungssystem, das es dem Bediener ermöglicht, den Haken in einem bestimmten Radius und Winkel zu platzieren. An Deck ist es diese Drehung, die einen Kran von einem einfachen Hebezeug in ein Positionierungswerkzeug verwandelt.
Die Hauptbaugruppen sind der Sockel oder die Säule, der Drehkranz und Antrieb, der Ausleger, die Hubwinde, das Wippsystem und das Aggregat. Hydraulikkrane verwenden einen Hydraulikmotor und ein Getriebe am Drehkranz; elektrische Kräne verwenden einen Motor und eine Bremse; Dieselkrane verfügen über einen eigenen Motor und eine eigene Hydraulikpumpe. Die Steuerschnittstelle kann je nach Einsatzzweck und Sicht ein Anhänger, eine Funkfernbedienung oder eine Kabine sein.
Zwei Begriffe werden oft verwechselt. Die Schwenkgeschwindigkeit ist die Winkelgeschwindigkeit des Krans, üblicherweise gemessen in Umdrehungen pro Minute. Das Schwenkdrehmoment ist das Moment, das erforderlich ist, um die Drehung unter Last, Wind und Schiffslage zu starten und zu stoppen. Ein Kran mit einem großzügigen Lastdiagramm, aber einem geringen Schwenkdrehmoment fühlt sich in einer Flutwelle unsicher an, da der Bediener die Last nicht sanft anhalten kann.
Schwenkbar vs. nicht schwenkbar: Die Beschaffungsfrage
Wählen Sie Schwenken, wenn der Arbeitsbereich zweidimensional ist; Wählen Sie die Option ohne Schwenken, wenn der Hub wiederholt erfolgt und der Platz auf dem Deck knapp ist. Für ein kleines Arbeitsboot, das nur seine eigenen Vorräte hebt, ist ein nicht schwenkbarer Kran möglicherweise die bessere kommerzielle Wahl, da er den Drehkranz, die Drehbremse und die besondere Kontrolle, die eine rotierende Struktur mit sich bringt, vermeidet.
Schwenkkrane lohnen sich in drei Situationen: am Kai oder beim Umschlag von Schiff zu Schiff, wo der Haken über den Rumpf hinausreichen muss; Offshore-Versorgungs- und Plattformarbeiten, bei denen der Kran einem sich bewegenden Ziel folgen muss; und allgemeiner Deckdienst, bei dem der Bediener eine Ladung auf einer bestimmten Palette oder Luke positionieren muss, ohne das Schiff zu verbiegen.
- Verwenden Sie die Schwenkfunktion für Hebevorgänge über die Seite, Schlauchtransport und Lagertransport.
- Für Maschinenraum- oder Versorgungskräne mit festem Lichtbogen ist die nicht schwenkbare Funktion zu verwenden.
- Vergleichen Sie das Lastdiagramm am erforderlichen Radius, nicht am Haken.
- Überprüfen Sie vor dem Kauf die Drehwerksbremse und die Notabsenkfunktion.
Gängige Schwenkkrankonfigurationen
Die gebräuchlichste Schiffskonfiguration ist ein auf einem Sockel montierter Schwenkkran mit einem hydraulischen Drehkranz, einem Wippzylinder und einer Hubwinde. Hafenschwenkkrane nutzen das gleiche Prinzip, sind jedoch meist größer, schneller und auf einer Schiene oder einem festen Kaifundament montiert. Offshore-Krane verfügen über eine Hebungskompensation oder eine konstante Spannungsregelung, während kompakte Deckkrane für einen geringeren Wartungsaufwand möglicherweise einen elektrischen Schwenkmotor verwenden.
Für einen Hersteller erfolgt die sinnvolle Aufteilung eher nach Antrieb und Aufgabe als nach Name. Ein Kran der 2000-kN-Klasse und ein Kleinlagerkran können zwar beide schwenken, haben jedoch keine gemeinsamen Lager, Bremsen oder Steuerungsphilosophie. Käufer sollten eine Übersichtszeichnung, das Lastdiagramm und die Schwenkdrehmomentberechnung anfordern – nicht nur eine Kapazitätsangabe.

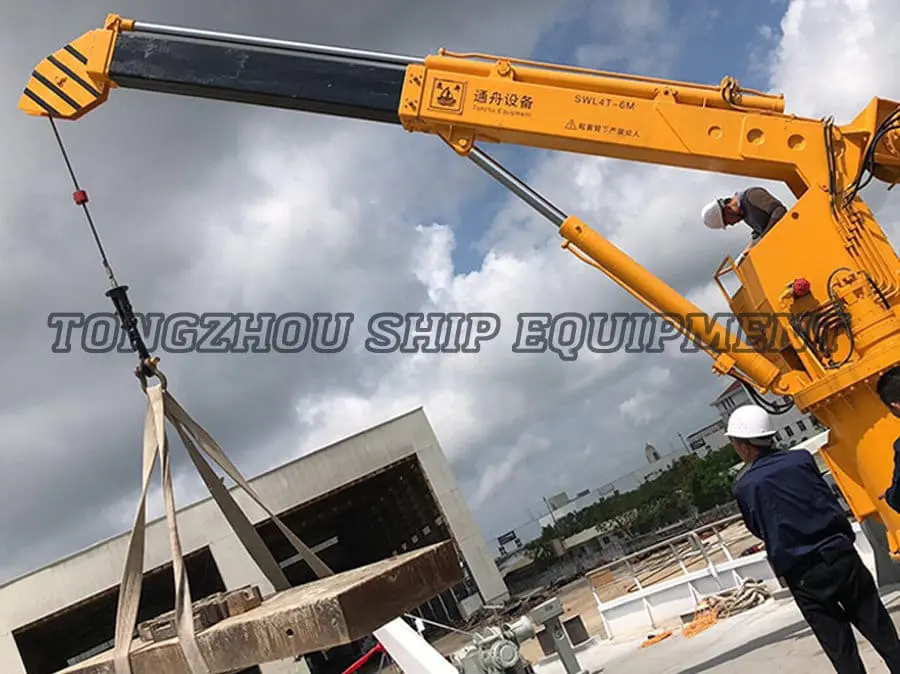

Schiffsdeck- und Offshore-Krane Entdecken Sie Schiffsdeck- und Offshore-Krane mit Gelenk-, Teleskop- und Gitterauslegerkonfigurationen für den Frachtumschlag und Offshore-Hebeaufgaben. Produkt anzeigen → Kernauswahlkriterien
Beginnen Sie mit dem Lastdiagramm beim Worst-Case-Radius und arbeiten Sie sich dann rückwärts vor, um Schwenkdrehmoment, Betriebsklasse und Zertifizierung zu ermitteln. Ein Kran, der die maximale Last nur bei minimaler Ausladung erreicht, ist nicht dasselbe wie ein Kran, der die Nutzlast bei der erforderlichen Ausladung erreicht.
| Parameter | Was zu überprüfen ist | Praktische Wirkung |
|---|---|---|
| Nennkapazität und Lastkurve | Kapazität bei tatsächlichem Radius, Auslegerlänge und Hakenhöhe | Ein 20-t-Kran darf nur 5 t auf 12 m heben; Die Verwendung der Schlagzeilennummer kann den Sockel überlasten. |
| Schwenkdrehmoment und -geschwindigkeit | Start-/Stoppdrehmoment unter Volllast, Wind und Schlagseite | Ein niedriges Drehmoment verursacht Lastdrift und erschwert das Erkennen des Hakens. |
| Dienstklasse | ISO/FEM-Arbeitszyklus, Starts pro Stunde, durchschnittliche Last | Ein Dauerkran für leichte Lasten führt zu einer Überhitzung der Hydraulik und einem frühzeitigen Verschleiß des Drehkranzes. |
| Antriebstyp | Hydraulisch, elektrisch oder Diesel; Einstufung in explosionsgefährdete Bereiche | Durch die Wahl des Laufwerks ändern sich Reaktion, Wartung, Geräuschpegel und Anforderungen an die Stromversorgung. |
| Zertifizierung | Genehmigung der Klassengesellschaft für die geplante Schiffsflagge | Ohne das entsprechende Zertifikat kann der Kran nicht auf einem klassifizierten Schiff installiert werden. |
| Strukturelle Schnittstelle | Bolzenmuster des Sockels, Deckverstärkung, Schweißdetails | Eine schlechte Fundamentkonstruktion überträgt Vibrationen auf das Deck und verkürzt die Lebensdauer des Drehkranzes. |
Hydraulik-, Elektro- oder Dieselantrieb?
Der hydraulische Antrieb ist die Standardeinstellung für schwere Schwenkkrane, der elektrische Antrieb ist die sauberste Option, wenn die Schiffsstromversorgung zuverlässig ist, und der Dieselantrieb ist die einzig praktische Wahl, wenn keine Stromversorgung vorhanden ist. Die Entscheidung sollte sich an der Leistungsbilanz des Schiffes orientieren, nicht allein am Krankatalog.
| Fahren | Beste Passform | Hauptkompromiss |
|---|---|---|
| Hydraulisch | Hohe Belastung, häufiges Schwenken, Offshore- und Deckseinsatz | Benötigt ein Hydraulikaggregat, Ölkühlung und eine disziplinierte Verschmutzungskontrolle. |
| Elektrisch | Hafen-, Binnenschiffe und kleinere Schiffe mit stabiler Leistung | Motor- und Bremsengröße wachsen mit der Last schnell; weniger tolerant gegenüber häufigen Starts. |
| Diesel | Lastkähne, abgelegene Standorte und Schiffe ohne ausreichende elektrische Kapazität | Kraftstoff, Abgase, Lärm und Motorwartung erhöhen die Betriebskosten. |
Bei einem hydraulischen Kran ist das Aggregat keine Massenware. Es bestimmt die Öltemperatur, die Filterung und die Reaktion des Schwenkmotors. Geben Sie das Behältervolumen, die Kühlerleistung und den Filtergrad anhand des tatsächlichen Arbeitszyklus und nicht anhand des Nenndrucks des Krans an.
Sortiment an Marine-Hydraulikaggregaten Durchsuchen Sie die Hydraulikaggregate 01–09 nach Schiffsdeckmaschinen mit Anfragelinks für passende Hydraulikleistung, Filterung und Installationsanforderungen. Produkt anzeigen → Installation, Struktur und Klassengenehmigung
Die Installation beginnt mit dem Deckfundament, nicht mit dem Kran. Der Sockel muss das Kippmoment auf die Fahrbahnplatte übertragen, ohne die zulässige Spannung zu überschreiten oder örtlich ein Knicken zu verursachen. Dies bedeutet in der Regel eine verstärkte Beplattung, Einlegeplatten oder ein spezielles Fundament, das in die Längsstruktur eingebunden ist.
Die Klassengenehmigung ist eine Designvorgabe und keine Fürmalität. Ein Kran auf einem klassifizierten Schiff muss auf seine Hebevorrichtung begutachtet werden. Bei der Begutachtung werden das Lastdiagramm, die Schwenkbremse, die Endschalter, das Notablasssystem und die strukturelle Verbindung untersucht. Wenn das Schiff die Flagge oder Klasse ändert, muss möglicherweise die Krandokumentation überprüft werden.
For an Deck montierte Hebegeräte Die Schnittstelle zwischen Kranbasis und Schiffsstruktur verdient die gleiche Aufmerksamkeit wie der Kran selbst. Eine Fehlausrichtung des Drehkranzes, eine ungleichmäßige Bolzenvorspannung oder ein Fundament, das sich unter Last durchbiegt, machen sich durch Geräusche, Öllecks und vorzeitigen Lagerausfall bemerkbar.
Wartung, Sicherheit und häufige Fehlerquellen
Schwenkkräne versagen am häufigsten am Drehkranz, am Hydrauliksystem und an der elektrischen Steuerschnittstelle – nicht am Haken. Ein Wartungsplan, der sich auf diese drei Bereiche konzentriert, verhindert die meisten ungeplanten Ausfallzeiten.
- Überprüfen Sie bei jeder planmäßigen Inspektion die Drehkranzschrauben auf Vorspannung und Korrosion.
- Schmieren Sie das Großwälzlager und die Zahnradzähne mit dem angegebenen Fett, nicht mit einem Allzweckfett.
- Proben von Hydrauliköl und Filterwechsel unter bestimmten Bedingungen, nicht nur zu Kalenderzeiten.
- Testen Sie vor jedem Einsatz die Schwenkbremse, den Überlastschutz und die Notabsenkung.
- Überprüfen Sie Endschalter, Hängekabel und Batterien der Funkfernbedienung.
- Zeichnen Sie Öltemperatur- und Drucktrends auf, um Pumpenverschleiß frühzeitig zu erkennen.
Sicherheitsfunktionen sind kein Zubehör. Der Überlastbegrenzer, die Schwenkbremse und das Notablassventil müssen unter Last getestet werden, denn ein Kran, der eine schwingende Last nicht stoppen kann, stellt unabhängig von seiner Tragfähigkeit eine Gefahr dar.
FAQ
Was ist der Unterschied zwischen Schwenken und Wippen?
Beim Schwenken dreht sich der Kran um eine vertikale Achse. Durch Wippen wird der Ausleger angehoben oder abgesenkt, um den Arbeitsradius zu ändern. Die meisten Deckkrane benötigen beides: Wippen, um die Last zu erreichen, und Schwenken, um sie zu platzieren.
Wie wähle ich die richtige Schwenkkrankapazität aus?
Verwenden Sie das Lastdiagramm bei maximalem Radius und der schlechtesten zu erwartenden Schlagseite und dem schlechtesten Wind. Addieren Sie das Gewicht des Hakenblocks, der Schlingen und aller unter dem Haken befindlichen Geräte. Stellen Sie dann sicher, dass der Sockel und das Deck dem resultierenden Kippmoment standhalten können.
Ist ein hydraulischer Schwenkkran besser als ein elektrischer?
Der hydraulische Antrieb sorgt im Allgemeinen für ein sanfteres Schwenken und eine höhere Drehmomentdichte bei schweren Lasten. Der elektrische Antrieb ist sauberer und einfacher, wenn die Schiffsstromversorgung stabil ist und die Einschaltdauer gering ist. Die richtige Antwort hängt von Last, Nutzung und Stromverfügbarkeit ab.
Welche Zertifizierung sollte ein Schwenkkran haben?
Es muss eine Genehmigung der Klassengesellschaft vorliegen, die für die Flagge und den Handel des Schiffes erforderlich ist. Zu den gängigen Zulassungen gehören CCS, ABS, BV, DNV, LR, NK und KR. Das Zertifikat sollte mit der tatsächlichen Konfiguration des Krans übereinstimmen und nicht mit einem allgemeinen Modellblatt.
Fazit
Geben Sie einen Schwenkkran anhand der Lasttabelle am Arbeitsradius an und überprüfen Sie dann das Schwenkdrehmoment, die Einsatzklasse, den Antriebstyp und die Klassenzulassung. Der hydraulische Antrieb bleibt die praktische Wahl für schwere Deckarbeiten; Elektroantrieb eignet sich für leichtere und sauberere Arbeiten; Dieselantrieb deckt Schiffe ohne zuverlässigen Strom ab. Besorgen Sie sich gleich zu Beginn das Fundament und den Zertifizierungspfad, und der Kran wird sein ganzes Leben lang heben, anstatt auf eine Reparatur zu warten.
